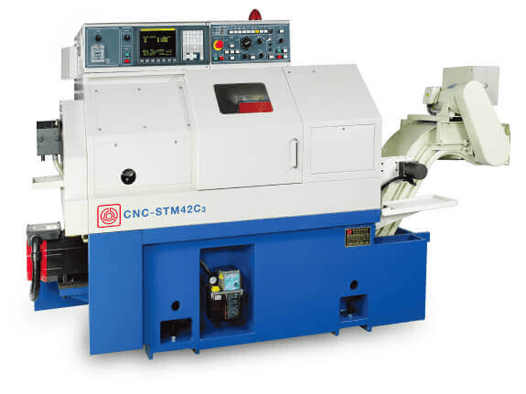

CNC-STM 42C3/60C3
劦存公司CNC車床均採用易操作面板、高速精準的伺服驅動式刀塔，以及智能機械手臂，提供最高品質的使用體驗。
產品敘述
操控面板
PCB控制迴路品質穏定，維修容易，操作介面簡易清晰，堅固耐用。
伺服驅動式刀塔
此高速自動車床是採用高速度之伺服馬達，定位精度精準，運作平順安穏。刀塔可正、逆方向旋轉，方便就近換刀，換刀快速僅需0.1~0.3秒。
高性能生產系統，機械手臂可保護成品
利用固定順序控制及機械手臂的搭配運用，使自動送料及接料能整體配合，自動成品輸送功能可保護成品。
產品規格
| 型式 | CNC-STM 42C3 | CNC-STM 60C3 |
|---|---|---|
| 系列 | ||
| NC 控制器 | Fanuc | Fanuc / Mitsubishi |
| 加工能力 | ||
| 最大加工直徑 | ø42 mm | ø60 mm |
| 最大加工長度 / 夾頭 | 150 / 175 mm | 230 / 260 mm |
| 主軸 | ||
| 主軸鼻端 | 特殊平面 | 特殊平面 |
| 棒材容徑 | ø8 ~ ø42 mm | ø60 mm |
| 主軸轉速 | 170 ~ 6000 mm | 170 ~ 6000 mm |
| 主軸馬達 cont. / 50% ED | VAC 3.5 / 5.5 / 7.5 / 11 kw | VAC 3.5 / 5.5 / 7.5 / 11 kw |
| 刀塔系統 | ||
| 刀塔形式 | 八角刀塔 | 十二角刀塔 |
| 外徑刀桿橫切面尺寸 | ø20 mm | ø20 mm |
| 最大搪孔刀桿徑 | ø25 mm | ø25 mm |
| X軸、Z軸行程 | X:100 mm, Z:185 mm | X:120 mm, Z:280 mm |
| 快速移動速度 | 12 m/min | 14 m/min |
| 換刀速度 | 0.1 ~0.3 sec | 0.1 ~0.3 sec |
| 體積及重量 | ||
| 體積 | 2200 x 1260 x 1650 mm | 2200 x 1260 x 1650 mm |
| 重量 | 2250 kg | 2250 kg |
* 本公司隨時進行研究改進工作，因此保有隨時更改設計、規格尺寸及機械結構之權利。
刀具系統
刀具移動量圖 & 刀具干涉圖
鉆孔筒夾
特別附件：鏈板式輸送機
| 標準型刀架 | CNC STM42C3/60C3₃ |
|---|---|
| 型號 | 數量 |
| C3-1 | 5 |
| C3-2* | 1 |
| C3-3 | 1 |
| C3-4 | 3 |
| C3-5* | 1 |
| C3-6* | 1 |
* : 訂製規格
鉆孔筒夾 : ø8, ø10, ø12, ø16
